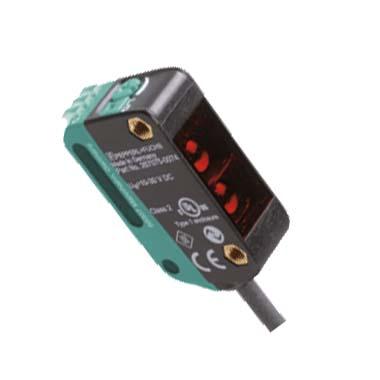

P+F倍加福三角測量傳感器(BGS)OBT300-R100-2EP-IO-L
| 產品闡述 | ||
|---|---|---|
| 帶可調節背景抑制的激光漫射傳感器 | ||
| 一般特性 | ||
|---|---|---|
| 檢測距離 | 7 ... 300 mm | |
| 最小檢測距離 | 7 ... 25 mm | |
| 最大檢測距離 | 7 ... 300 mm | |
| 調節范圍 | 25 ... 300 mm | |
| 參考目標物 | 標準白色卡，100*100 | |
| 光源類型 | 激光二極管 | |
| 光源類型 | 調制可見紅光 | |
| 激光額定值 | ||
| 注釋 | 激光 , 切勿盯住光束 | |
| 激光等級 | 1 | |
| 波長 | 680 nm | |
| 光發散度 | > 5 mrad 在 150-250 mm 的范圍中，d63 < 1 mm | |
| 脈沖長度 | 3 µs | |
| 重復率 | 大約 13 kHz | |
| 最大脈沖能量 | 10,4 nJ | |
| 黑白色差（6%/90%） | < 5 % 時 150 mm | |
| 光斑直徑 | 大約 1 mm 相距 200 mm | |
| 發散角 | 大約 0,3 ° | |
| 極限環境光強 | EN 60947-5-2 ： 40000 Lux | |
| 功能安全性參數 | ||
| 平均失效時間（天） | 560 a | |
| 使用壽命（...月...天） | 20 a | |
| 診斷范圍 | 0 % | |
| 指示燈/操作鍵 | ||
| 運行顯示 | 綠色 LED： 持續亮起 - 通電 閃爍 (4 Hz) - 短路 閃爍并帶有短間歇 (1 Hz) - IO-Link 模式 |
|
| 功能顯示 | 黃色 LED： 持續亮起 - 檢測到物體 持續熄滅 - 未檢測到物體 |
|
| 控制器 | 亮/暗開關 | |
| 控制器 | 檢測距離調節旋鈕 | |
| 電氣特性 | ||
| 工作電壓 | 10 ... 30 V DC | |
| 紋波 | 最大 10 % | |
| 空載電流 | < 20 mA 24V供電 | |
| 防護等級 | III | |
| 接口 | ||
| 接口類型 | IO-Link ( 通過 C/Q = BK ) | |
| 設備描述 | 智能傳感器 | |
| 傳輸速率 | COM 2 (38.4 kBaud) | |
| IO-Link 修正 | 1.1 | |
| 最小循環時間 | 2,3 ms | |
| 過程數據位寬 | 過程數據輸入 1 位 過程數據輸出 2 位 |
|
| SIO 模式支持 | 是 | |
| 設備 ID | 0x110602 (1115650) | |
| 兼容主端口類型 | A | |
| 輸出 | ||
| 開關類型 | 該傳感器的開關類型是可更改的。默認設置為： C/Q - BK：NPN 常開/亮?xí)r接通，PNP 常閉/暗時接通，IO-Link /Q - WH：NPN 常閉/暗時接通，PNP 常開/亮?xí)r接通 |
|
| 信號輸出 | 2 路推挽式（4 合 1）輸出，短路保護，反極性保護，過電壓保護 | |
| 開關電壓 | 最大 30 V DC | |
| 開關電流 | 最大 100 mA , 阻抗負載 | |
| 使用類別 | DC-12 和 DC-13 | |
| 電壓降 | ≤ 1,5 V DC | |
| 開關頻率 | 1650 Hz | |
| 響應時間 | 300 µs | |
| 遵循 | ||
| 通信接口 | IEC 61131-9 | |
| 產品標準 | EN 60947-5-2 | |
| 激光安全 | EN 60825-1:2014 | |
| 許可和認證 | ||
| UL認證 | E87056 , 通過 cULus 認證 , Class 2 電源 , 類型等級 1 | |
| FDA 認證 | IEC 60825-1:2007 符合 21 CFR 1040.10 和 1040.11，但存在符合 2007 年 6 月 24 日發布的第 50 號激光通知的偏離情況 | |
| 周圍環境 | ||
| 環境溫度 | -40 ... 60 °C (-40 ... 140 °F) , 固定電纜 -25 ... 60 °C (-13 ... 140 °F) ，可移動電纜 不適用于輸送鏈 |
|
| 儲存溫度 | -40 ... 70 °C (-40 ... 158 °F) | |
| 機械特性 | ||
| 外殼寬度 | 11 mm | |
| 外殼高度 | 37,1 mm | |
| 外殼高度 | 21,5 mm | |
| 防護等級 | IP67/IP69/IP69K | |
| 連接 | 2 m 固定電纜 | |
| 材料 | ||
| 外殼 | 聚碳酸酯(Polycarbonate) | |
| 光學端面 | PUMA | |
| 重量 | 大約 36 g | |
| 電纜長度 | 2 m | |
